Ponto-Multiponto com
Licenciamento 400 MHz ou 900 MHz
- Banda Estreita
O Sistema Ponto-Multiponto com licenciamento é formado por rádios na faixa de 406 MHz a 430 MHz, 450 MHz a 470 MHz e 928 MHz a 952 MHz, com banda de 12,5 kHz.
Os Sistemas em 400 MHz ou 900 MHz necessitam de Projeto de licenciamento na Anatel, além do recolhimento das taxas de instalação e funcionamento.
Os rádios que compõem este sistema possuem Processador DSP ("digital signal Processor") de alta performance que garante taxas de transmissão de até 19.200 bps.
Usualmente são feitos sistemas com um ponto central, chamado mestre, e pontos remotos. Pode ser necessária a utilização de repetidora, caso o alcance tenha que ser expandido ou o ponto central esteja mal localizado do ponto de vista de radiocomunicação.
O sistema admite diagnóstico remoto, através do ponto central, de onde se pode Programar e diagnosticar remotamente todo o sistema.
Principais Aplicações
Sistemas de Supervisão e Controle Remoto;
Controle de Tráfego;
Sistemas de Loterias;
Automação Industrial;
Linhas de Transmissão de Óleo e Gás;
Automação da Distribuição de Energia Elétrica;
Sistemas de Comunicação em Rodovias e Ferrovias;
Energia Elétrica, Água e Gás.

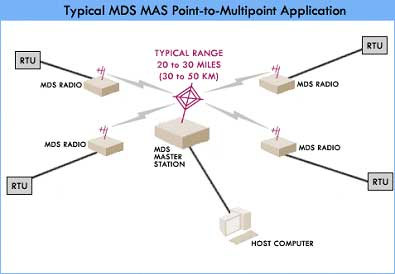

Diagrama Típico
Produtos
400MHz
MDS-OEM
Transceptor sintetizado Programável, 406 a 430 MHz ou 450 a 470 MHz, semi-duplex, 9.600 bps assíncrono, interface RS 232, 100mW/ 1W/ 2W Programável para função de Central (Mestre) ou Remoto.
Ver catálogo
MDS 4710
Transceptor sintetizado Programável, 406 MHz a 430 MHz ou 450 a 470 MHz, semi-duplex, 9.600/19.200 bps assíncrono, interface RS-232 ou RS-422, 5W de potência de RF, para função de Central (Mestre) ou Remoto.
Ver catálogo
MDS 4790
Estação Mestre, 406 MHz a 430 MHz ou 450 a 470 MHz sintetizada Programável, full-duplex, (1+0) ou (1+1), 9.600/19.200 bps assíncrono, interface RS-232, 5W de potência de RF, display de cristal líquido (LCD), fonte de alimentação com entrada 24/48 Vcc ou 110/240 Vca.
Ver catálogo
900MHz
MDS 9710
Transceptor sintetizado Programável, 928 MHz a 952 MHz, semi-duplex, 9.600/19.200 bps assíncrono, interface RS-232 ou RS-422, 5W de potência de RF, para função de Central (Mestre) ou Remoto.
Ver catálogo
MDS 9790
Estação Mestre, 928 MHz a 952 MHz, sintetizada Programável, full-duplex, (1+0) ou (1+1), 9.60/19.2000 bps assíncrono, interface RS-232, 5W de potência de RF, display de cristal líquido (LCD), fonte de alimentação com entrada 24/48 Vcc ou 110/240 Vca.
Ver catálogo
MDS EL-805
Ver catálogo
Acessórios
P20
Gabinete padrão 19" para 2 Transceptores MDS e 2 Fontes de Alimentação (12, 24, 48 ou 125 Vcc; ou 110/220 Vca com bateria) para a função de Central (Mestre) ou remota redundante (1+1).
Ver catálogo
P60
Caixa NEMA 4x para 1 Transceptor MDS e Fonte de Alimentação (12, 24, 48 ou 125 Vc; ou 110/220 Vca com bateria) para instalação externa ou em poste.
Ver catálogo
P70
Caixa NEMA 4x para 2 Transceptores e Fonte de Alimentação (12, 24, 48 ou 125 Vc; ou 110/220 Vca com bateria) para a função de Repetidora ou Remota redundante (1+1).
Ver catálogo
INSITE
Software para Diagnóstico Remoto.
